Wstęp

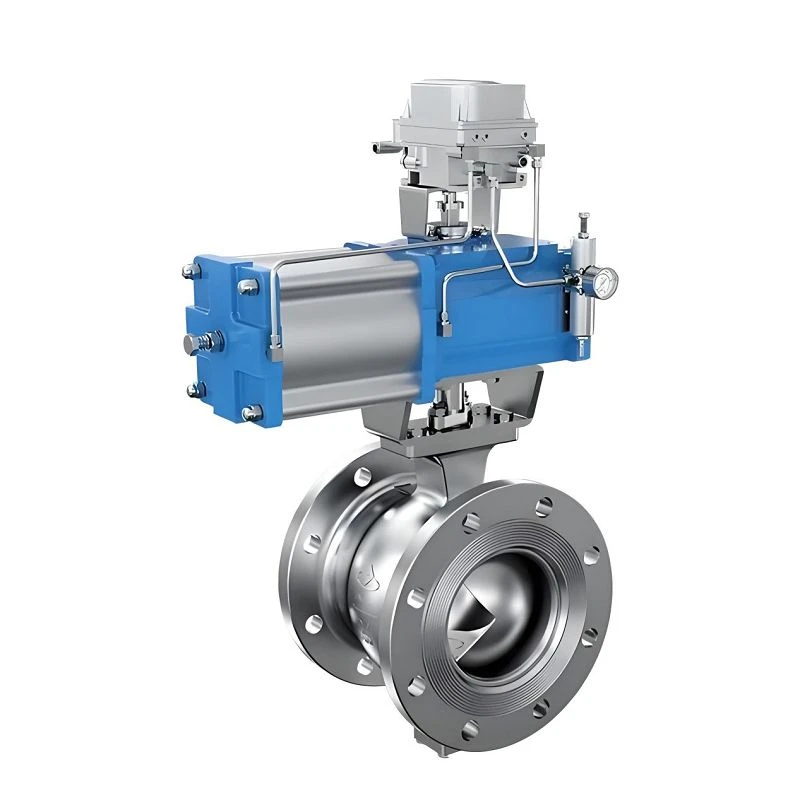

Zawór kulowy z-portem AV to typ zaworu, który łączy w sobie regulację przepływu i sterowanie-odcinaniem za pomocą kuli z otworem w kształcie-V. Jest stosowany w systemach rurociągów, które wymagają zarówno właściwości regulacyjnych, jak i funkcji-odcinających.
Specyfikacja
|
Parametr |
Specyfikacja / Opcje |
|
Model |
P90VB lub OEM |
|
Budowa |
2-częściowy korpus dzielony z kołnierzem (3-częściowy na zamówienie) |
|
Rozmiar |
1/2" – 8" (DN15–DN200) |
|
Ocena |
ANSI 150–600 / PN10–100 |
|
Przybory |
ASTM A216 WCB / ASTM A351 CF8 / ASTM A351 CF8M |
|
Siedzenia |
Miękkie lub metalowe siedzisko |
|
Temperatura pracy |
-196 stopni do +400 stopni |
|
Norma projektowa |
ANSI B16.34 / ASME VIII stopień Div. 1 / EN 12516-1 |
|
Twarzą w twarz |
ASME B16.1 / EN 558-1 F4 (PN) / EN 558-1 F5 (PN) |
|
Projekt łodygi |
Zabezpieczenie przed wydmuchem- |
|
Podkładka montażowa do siłownika |
ISO5211 |
|
Klasa szczelności |
API 598 kl. A / ASME B16.104 / FCI 70-2 kl. VI/GOST 54808 kl. A/EN 12266-1/ISO 5208 |
Cechy
Możliwość ustawienia natężenia przepływu:Otwór w kształcie litery V- stopniowo zmienia powierzchnię kanału wraz z obrotem, zachowując stałą zależność pomiędzy natężeniem przepływu a stopniem otwarcia. System sterowania może ustawić docelowy przepływ w zależności od stopnia otwarcia.
Zapobiega zatykaniu się cząstek:Krawędź otworu w kształcie litery V- wytwarza ścinanie podczas otwierania i zamykania, odcinając cząstki i włókna porywane przez płyn, redukując gromadzenie się we wnęce zaworu i powierzchni uszczelniającej.
Jeden zawór zastępuje dwa:Uszczelnienie spełnia wymagania API 598 klasa A i EN 12266-1 w stanie zamkniętym, dzięki czemu ten sam korpus zaworu może jednocześnie pełnić funkcję regulacyjną i odcinającą.
Aplikacje
Petrochemia:Stosowany w rurociągach procesowych do regulacji przepływu i odcinania mediów-w razie potrzeby.
Papier i celuloza:Służy do kontroli przepływu mediów włóknistych, zmniejszając wpływ zatorów na transport.
Uzdatnianie wody:Stosowany do dystrybucji, regulacji i izolacji mediów zawierających zawiesiny stałe.
Procesy energetyczne i przemysłowe:Stosowany do regulacji, kontroli i izolacji konserwacyjnej systemów pary i cieczy procesowych.
