Wstęp

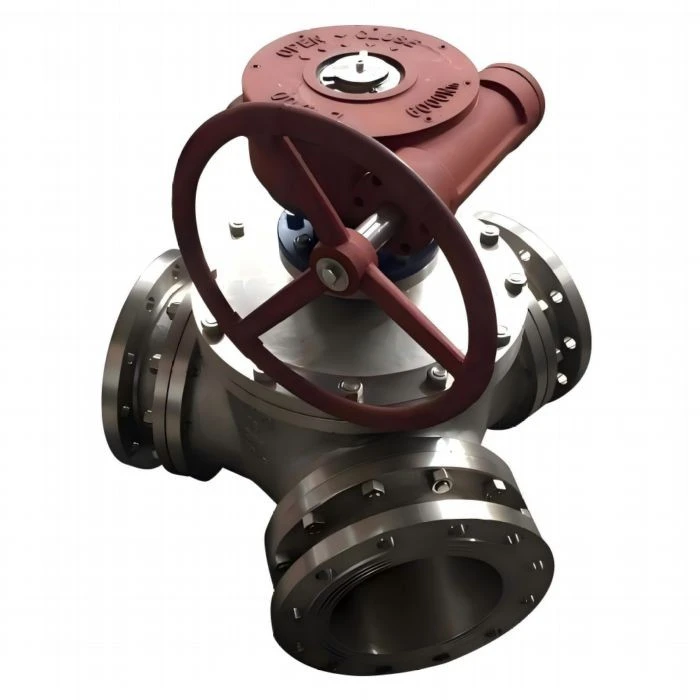

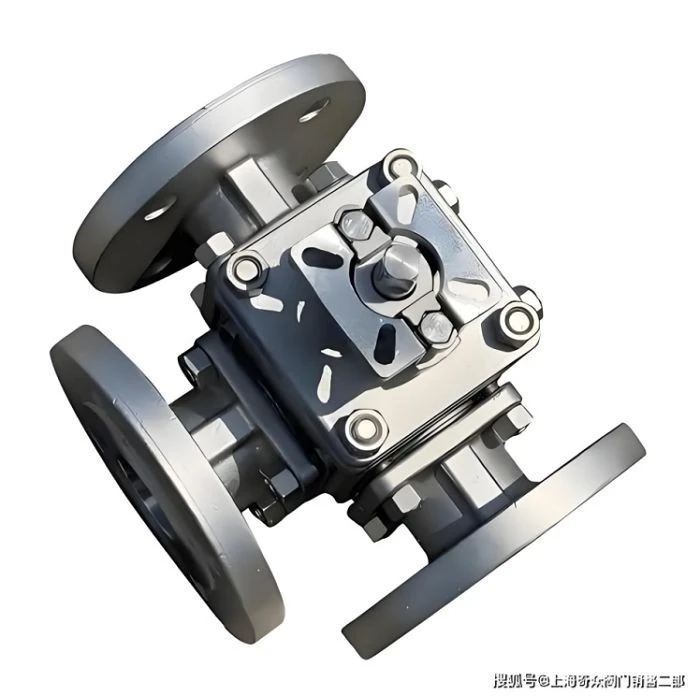

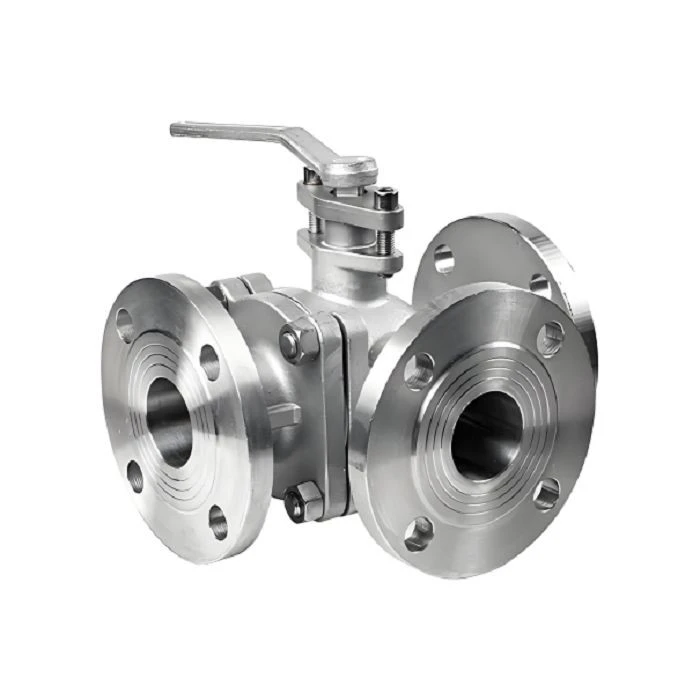

Zawory kulowe Mutiport Way to zawory kulowe sterujące przepływem mediów przez trój{0}}lub czterodrogową{1}}ścieżkę przepływu i są stosowane w systemach rurociągów wymagających przełączania-wielu dróg.
Specyfikacja
|
Specyfikacja |
Bliższe dane |
|
Model |
3-drożny P30A / 4-drożny P40A LUB OEM |
|
Budowa |
Korpus dzielony kołnierzowy z 3 lub 4 portami |
|
Rozmiar |
1/2" – 10" (DN15-DN250) |
|
Ocena ciśnienia |
PN16-40/ANSI 150-300 |
|
Połączenie |
Kołnierz RF lub inny na zamówienie; Kompatybilny z ASME B16.5 |
|
Przybory |
ASTM A105 / ASTM A479 F304 / ASTM A479 F316 |
|
Siedzenia |
Miękkie lub metalowe siedzisko |
|
Podkładka montażowa do siłownika |
ISO5211 |
|
Temperatura pracy |
-196 stopni do +400 stopni |
|
Standardy projektowe |
Bezpośrednio: ANSI B16.34 / ASME VIII Div.1 / EN 12516-1 |
|
Kołnierz skierowany w stronę czoła |
RF zgodnie z EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
Wiercenie kołnierzy |
Otwory metryczne zgodnie z EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600 |
|
Klasa szczelności |
API 598 kl. A / ASME B16.104 / FCI 70-2 kl. VI/GOST 54808 kl. A/EN 12266-1/ISO 5208 |
|
Projekt łodygi |
Zabezpieczenie przed wydmuchem- |
Cechy
Naprawiono ścieżkę przełączania przepływu:Wewnętrzne kanały (w kształcie litery L-lub T-) kuli określają łączność, a pozycje otwarcia i zamknięcia odpowiadają wolnej ścieżce przepływu. Logika przełączania jest bezpośrednio zdefiniowana przez konstrukcję i nie wymaga dodatkowego sterowania blokującego.
Scentralizowana kontrola wycieków:Funkcjonalność wielodrogowa- jest realizowana w jednym korpusie zaworu. Powierzchnia uszczelniająca skupia się w obszarze styku kuli z gniazdem zaworu. Stan zamknięty spełnia wymagania API 598 klasa A i EN 12266-1, redukując ścieżki wycieków spowodowane wieloma punktami połączeń.

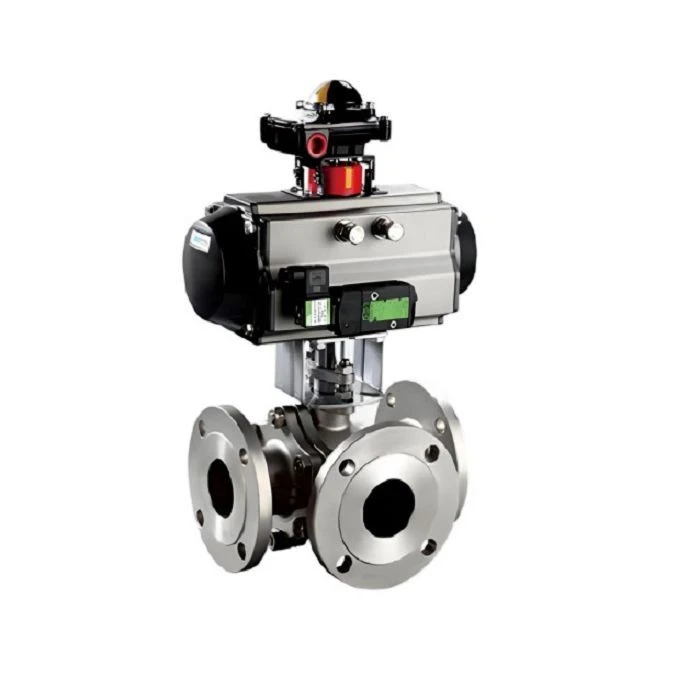

Zunifikowany napęd siłownika:Górny interfejs korpusu zaworu jest zgodny z normą ISO 5211. Przełączanie pomiędzy wieloma kanałami przepływu odbywa się za pomocą pojedynczego siłownika napędzającego obrót kuli, co eliminuje potrzebę łączenia wielu siłowników.
Aplikacje
Przemysł petrochemiczny:Stosowany do dystrybucji mediów lub przełączania pomiędzy wieloma rurociągami procesowymi, umożliwiając konwersję różnych ścieżek procesowych.
Uzdatnianie wody:Stosowany do przełączania kierunku przepływu i kontroli dystrybucji pomiędzy dopływem/odpływem lub wieloma zbiornikami.
Przemysł farmaceutyczny i chemikalia wysokowartościowe:Używany w systemach wielo-wsadowych lub składających się z wielu-formuł, aby osiągnąć przełączanie i izolację różnych ścieżek mediów.
Systemy energetyczne i przemysłowe:Stosowany w układach wody chłodzącej lub układach pomocniczych w celu uzyskania kontroli przekierowania płynu i odwrócenia kierunku.
