Wstęp

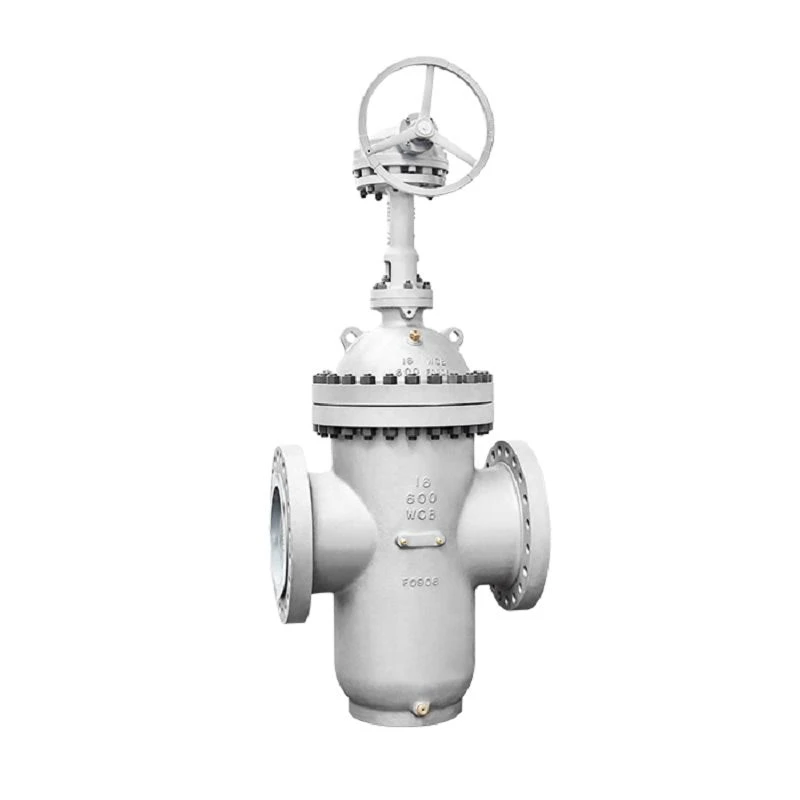

Zasuwa płytowa to rodzaj zaworu, który wykorzystuje płaską zasuwę do odcięcia całej średnicy rury poprzez poruszanie się po linii prostej. Stosowany jest głównie do izolacji rurociągów.
Specyfikacja
|
Kategoria |
Specyfikacja |
|
Typ zaworu |
Zasuwa płytowa (typ izolacji) |
|
Nudziarz |
Pełny otwór |
|
Projekt uszczelnienia |
Podwójny blok i krwawienie (DBB) |
|
Typ siedzenia |
Dwa siedzenia SPE (efekt pojedynczego tłoka). |
|
Podstawowy standard projektowy |
API 6D, ASME B16.34 |
|
Standardowa-twarzą w twarz-twarzą w twarz |
ASME B16.10, API 6D |
|
Standardowe zakończenie kołnierzowe |
ASME B16.5 (mniejszy lub równy 24"), ASME B16.47 Seria A (większy lub równy 26") |
|
Standard końcówki do spawania doczołowego |
ASME B16.25 |
|
Testowanie i kontrola |
API6D |
|
Standard ognioodporny- |
API 6FA / API 607 |
|
Test emisji niezorganizowanej |
ISO 15848-2 |
|
Badanie typu emisji ulotnej |
ISO 15848-1 |
|
Zgodność z NACE |
Dostępne na życzenie |
|
Zgodność z CSA Z245.15 |
Dostępne na życzenie |
|
Dodatkowe rozmiary i klasy |
Dostępne na życzenie |
Cechy
Doskonałe uszczelnienie:Wykorzystując konstrukcję uszczelniającą z podwójnym-blokiem i odpowietrznikiem (DBB), dwa gniazda zaworów SPE tworzą niezależne uszczelnienia przed i za zaworem. Stan uszczelnienia można sprawdzić poprzez odpowietrzenie przez centralną wnękę, co zapewnia zdolność izolacji nawet w przypadku-awarii jednostronnego uszczelnienia.
Bezpieczeństwo:Konstrukcja uszczelniająca odpowiada normom ognioodporności API 6FA/API 607. W przypadku uszkodzenia uszczelki miękkiej metalowa para uszczelniająca przejmuje funkcję uszczelniającą, ograniczając w ten sposób wycieki mediów w warunkach wysokiej-temperatury lub pożaru.
Niski koszt:Uszczelnienie trzpienia spełnia wymagania dotyczące emisji ISO 15848. Kontrolując wycieki z dławnicy, można zmniejszyć dodatkowe środki wzmacniające uszczelnienie i koszty rekultywacji środowiska.
Aplikacje
Rurociągi naftowe i gazowe:Stosowany w rurociągach-na długich dystansach do izolacji segmentów i koordynacji operacji czyszczenia rurociągów.
Przemysł chemiczny:Stosowany w systemach wymagających całkowitego odcięcia przepływu mediów w celu izolacji sprzętu i kontroli konserwacji.
Przemysł energetyczny:Stosowany w rurociągach paliwowych i instalacji pomocniczych do kontroli przepływu mediów i izolacji urządzeń.
Systemy magazynowania i transportu ropy i gazu:Stosowany w zbiornikach magazynujących i systemach transportowych w celu kontroli izolacji i bezpiecznego odcięcia-węzłów krytycznych.
